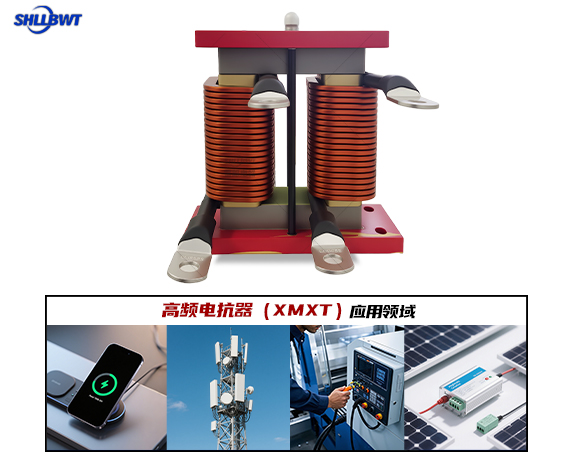

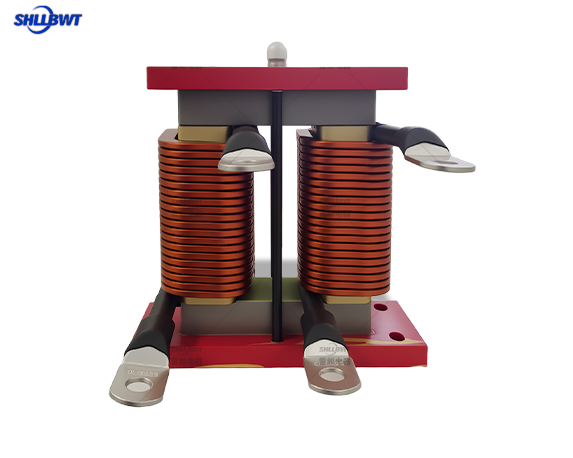

高頻電抗器

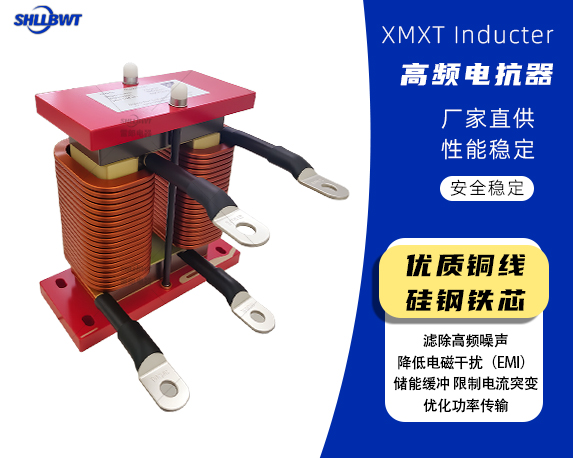

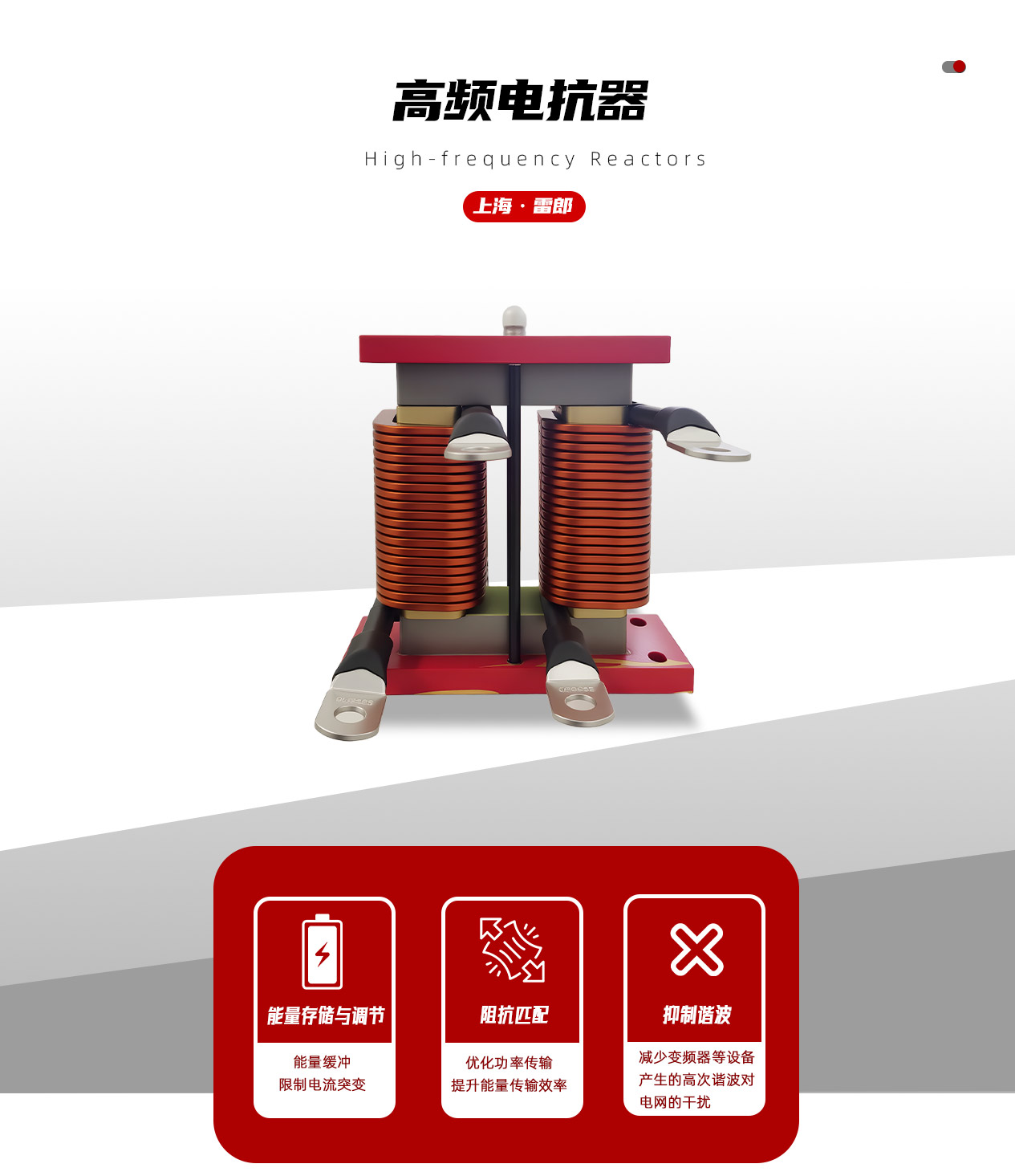

高頻電抗器是電力電子系統中的核心元件，專為高頻（kHz-MHz）電路設計，通過電感特性實現??高頻濾波??、??能量存儲??及??電磁干擾抑制??。其采用低損耗磁性材料與先進繞制工藝，適配開關電源、射頻設備、新能源逆變器等場景，顯著提升系統效率與電磁兼容性（EMC）。

產品介紹

產品詳情

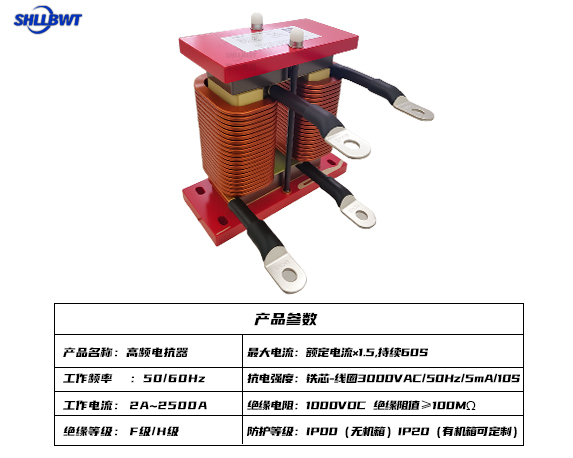

產品參數









參數類別	參數名稱	參數值/范圍	說明
基礎參數	額定電壓	380V、690V、1140V 1	適用于不同電壓等級的電力系統
	額定電流	30A 至 500A（40℃） 1	支持大電流長期運行
	相數	單相/三相 1	根據應用場景選擇
電氣性能	電感值（L）	根據磁導率、匝數等計算 2	計算公式：，μ為硅鋼片磁導率 2
	開關頻率	10kHz、20kHz 1	高頻濾波核心參數，適用于APF裝置
	抗電強度	鐵芯-繞組 3000VAC/50Hz/5mA/60s 無擊穿 1	工廠測試標準
	絕緣電阻	≥100MΩ（1000VDC） 1	保證絕緣可靠性
	耐壓測試	3000VDC 60秒 1	直流耐壓能力驗證
運行特性	長期運行電流	≤1.5倍額定電流 1	支持短時過載運行
	噪音水平	<65dB（距離1米） 1	采用低損耗硅鋼片和浸漆工藝降低噪音 1

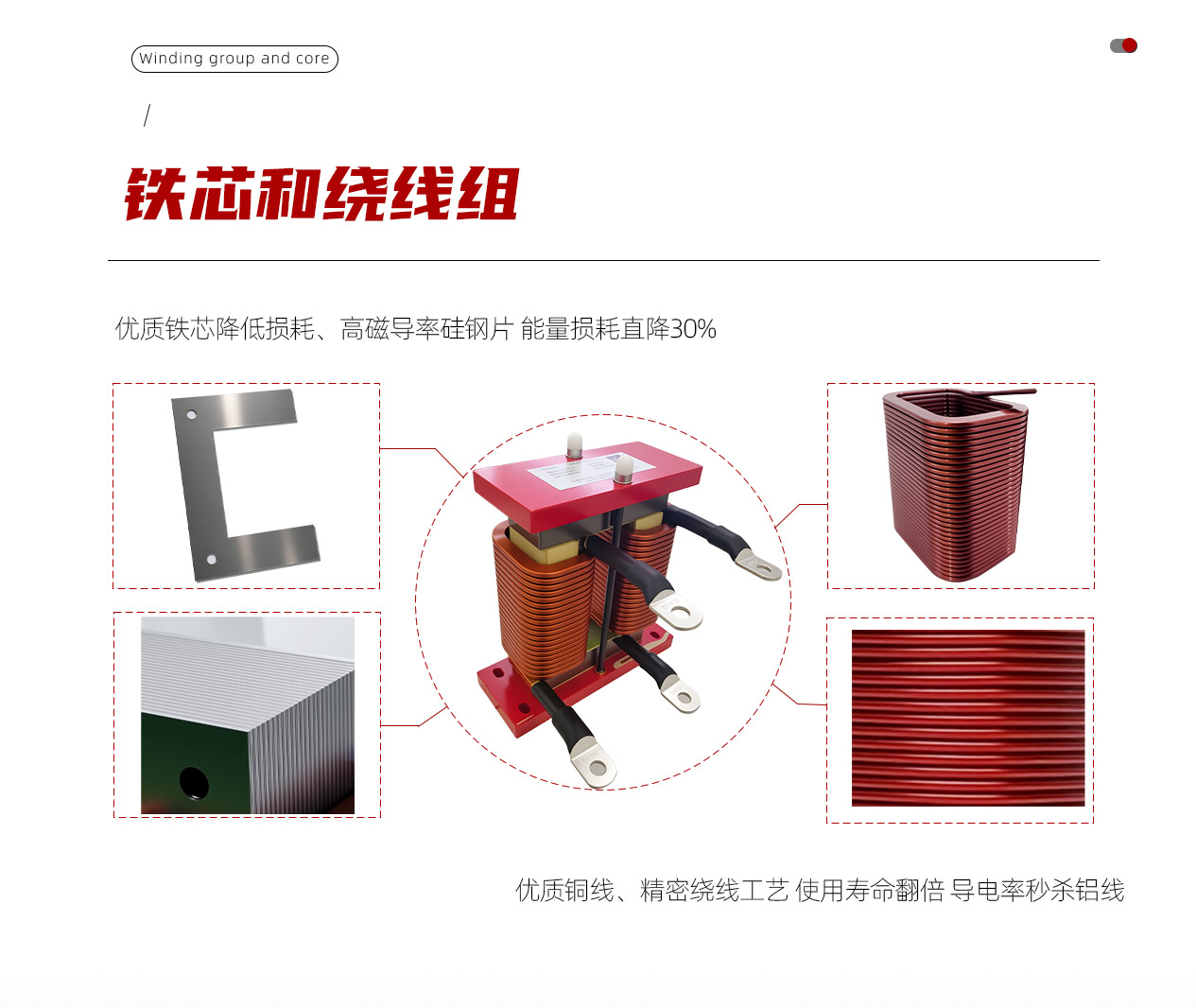

材料與工藝	鐵芯材料	低損耗0.23mm優質硅鋼片 1	芯柱氣隙均勻分布，環氧層壓玻璃布板固定 1
	絕緣耐熱等級	H級（180℃） 1	高溫環境下穩定運行
環境要求	工作溫度	-20℃ ~ 40℃ 1	需配合通風設備使用
	防護等級	IP00 1	需安裝在室內或防護柜中
	海拔高度	≤2000m（更高需降容） 1	高海拔地區需調整容量
執行標準	國家標準	GB1094.6、JB9644-1999 1	電抗器及半導體電氣傳動標準
