額定容量 | 1kVA ~ 300kVA(常見規格:3kVA、10kVA、50kVA、150kVA) | 按伺服電機總功率1.2倍選型 |
輸入電壓 | 380V±10%(三相四線制)、220V(單相) | 兼容電網波動 |
輸出電壓 | 200V(日系伺服常用)、220V(歐系)、230V(美系) | 匹配驅動器輸入電壓 |
頻率 | 50Hz/60Hz(工頻)、400Hz(航空伺服) |
|
電壓調整率 | ≤2%(滿載至空載) | 關鍵指標 |
效率 | ≥96%(10kVA以上型號) | 銅損+鐵損優化 |
絕緣等級 | H級(180℃) | 耐高溫絕緣材料 |
短時過載能力 | 150%負載持續1分鐘 | 適應電機加速 |
冷卻方式 | 自然冷卻(AN,≤30kVA)、強制風冷(AF,>30kVA) |
|

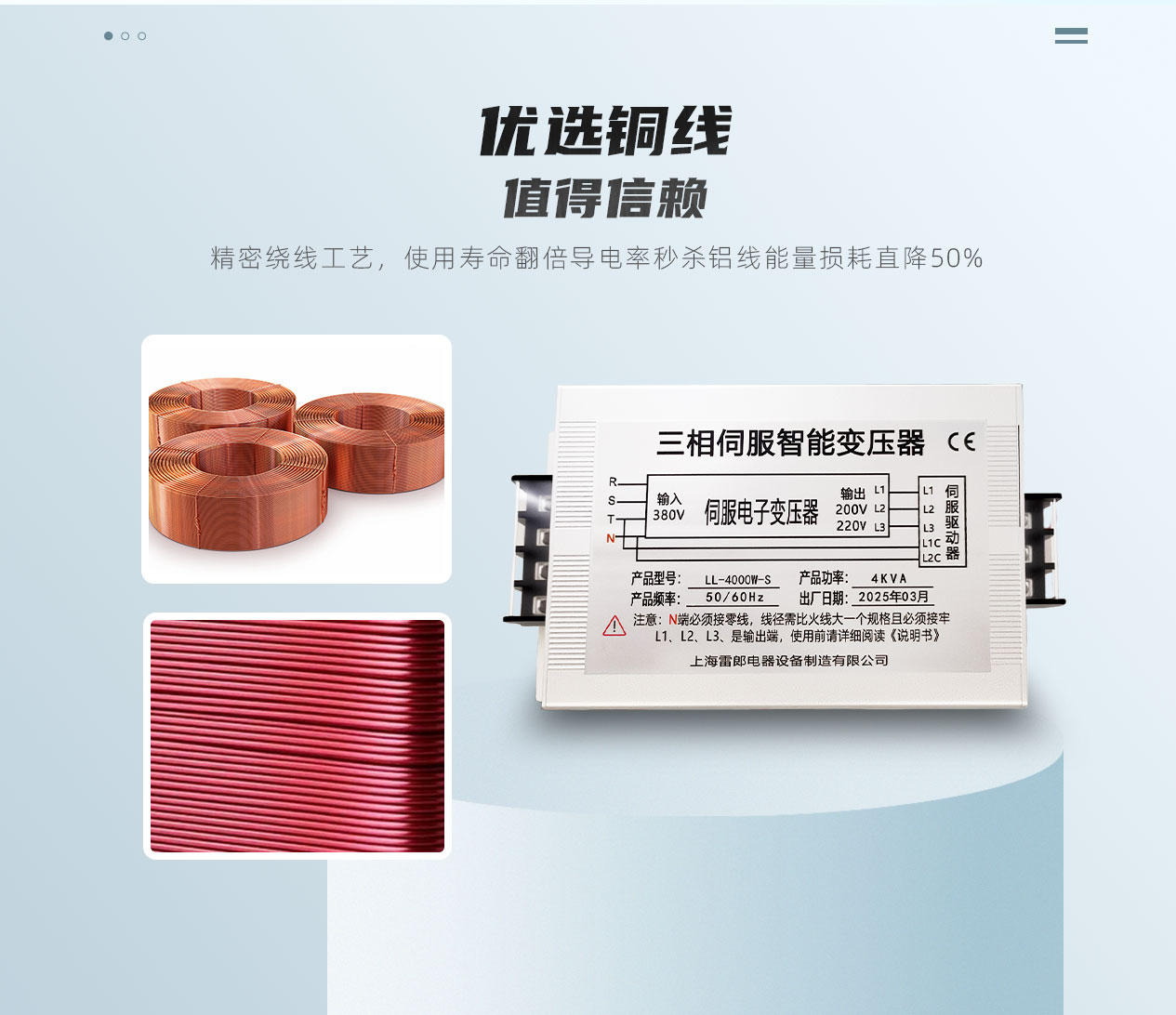

繞組材料 | 無氧銅漆包線(含氧量<0.001%)、高頻型號用銅箔繞組 | 降低電阻損耗 |
防護等級 | IP54(防塵防水)、IP65(油污環境可選) |
|
抗干擾指標 | 共模噪聲抑制比≥60dB@1MHz,靜電放電抗擾度±8kV(IEC 61000-4-2) | EMC關鍵設計 |
典型應用場景 | CNC機床、工業機器人、包裝機械、激光切割機 |
|
